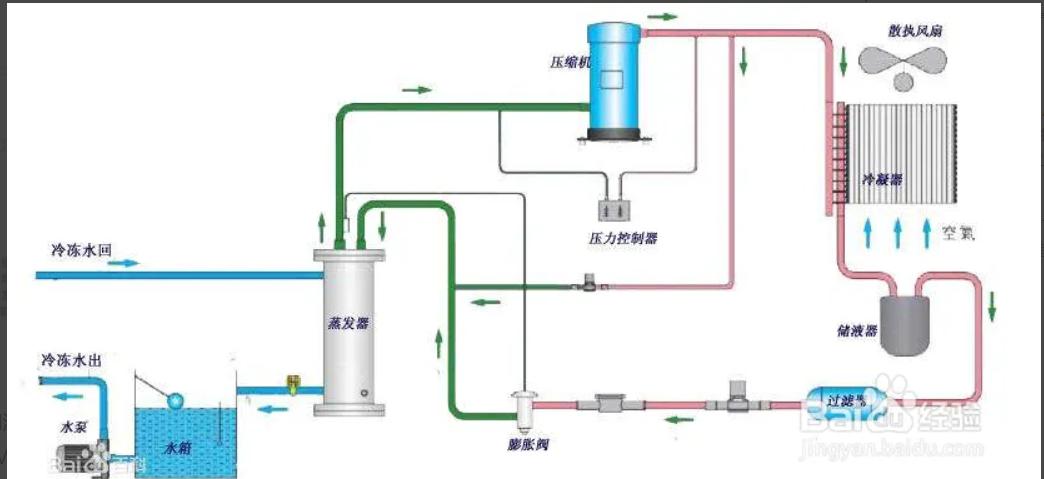

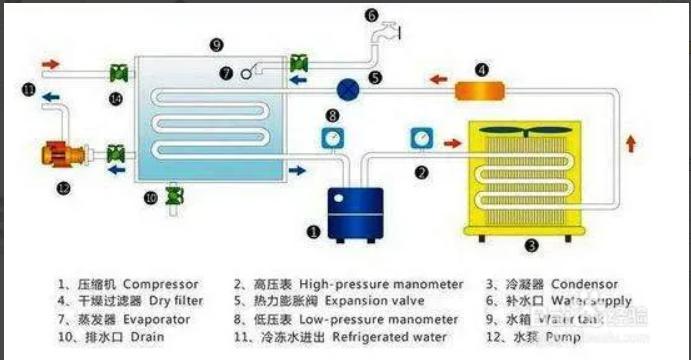

1、冷水機制冷量的計算方法

一般水冷螺桿機冷量，都是參考美國以冷噸為單位，1冷噸=3.516KW，風機盤管的話，制冷量是按照KW為單位，這樣換算就可以了。

例：求冷（熱）水機制冷量的計算方法，有一蓄水箱（溫度7度日容量10立方米），要通過冷水機將水在4-5小時之內將溫度升高到15度，需要多少熱量，需要壓縮機的功率是多少，是怎樣計算。

計算方法：

1、體積（升）×升溫度數÷升溫時間（分）×60÷0.86（系數）=（W）；

2、體積（噸或立方米）×升溫度數÷升溫時間（時）÷0.86（系數）=（KW）；

按照上述方法計算：

4小時，10000L×（15-7）÷4h÷0.86=23255W=23.255KW；

5小時，10噸×（15-7）÷5h÷0.86=18.604KW；

2、冷凝器換熱面積的計算

風冷式冷凝器換熱面積的計算：制冷量+壓縮機電機功率÷（200~250）㎡。

例（3SS1-1500壓縮機）CT=40℃：CE=-25℃，壓縮機制冷量=12527W+壓縮機電機功率。

水冷式冷凝器與風冷式冷凝器的比例一般為：1:15。

如風冷式冷凝器為300㎡，水冷式冷凝器則為：300÷15=20㎡。冷卻水質差可適當縮小比例至1:10左右。

3、蒸發器的配置經驗

以60立方米的，庫溫-18℃的庫房為例：

庫溫-18℃，風冷式蒸發器（冷風機）的配比一般以壓縮機的制冷功率相近。

庫溫-18℃，蒸發器采用吊頂鋁排，按庫房底面積的兩倍配置即可（即庫房底面積X2）。

鋁排蒸發器，應該按照庫房容積的大小（即制冷量的大小）分組安裝，一般3~5P制冷量為一組。膨脹閥則按蒸發組配置。

4、冷庫制冷量計算公式

高溫活動冷庫制冷量計算公式為：冷庫容積×90×1.16+正偏差，正偏差量根據冷凍或冷藏物品的冷凝溫度、入庫量、貨物進出庫頻率確定，范圍在100-400W之間。

中溫活動冷庫制冷量計算公式為：冷庫容積×95×1.16+正偏差，正偏差量范圍在200-600W之間。

低溫活動冷庫制冷量計算公式為：冷庫容積×110×1.2+正偏差，正偏差量范圍在300-800W之間。

5、冷庫噸位與容積利用率

冷庫噸位 = 冷藏間的內容積 X 容積利用系數 X 食品的單位重量；

冷庫冷藏間的內容積 = 長 X 寬 X 高（庫內）。

冷庫的容積利用系數：

500~1000立方 =0.4；

1001~2000立方 =0.5；

2001~10000立方 =0.55；

10001~15000立方 =0.6；

6、冷庫入庫量計算方法

1、在倉儲業中，最大入庫量的計算公式為：

有效內容積 （立方米）=總內容積（立方米）x 0.9；

最大入庫量（噸）=總內容積（立方米）/ 2.5立方米；

2 活動冷庫實際的最大入庫量：

有效內容積（立方米）=總內容積（立方米）X0.9；

最大入庫量（噸）=總內容積（立方米）X（0.4-0.6）/2.5立方米；

0.4-0.6是由冷庫的大小及儲藏物決定的。

7、匹配的估算方式

冷藏冷庫匹配的冷風機，每立方米負荷按W0=75W/m³計算：

若V(冷庫容積)<30m³，開門次數較頻繁的冷庫,如鮮肉庫,則乘系數A=1.2;

若30m3≤V<100m³，開門次數較頻繁的冷庫,如鮮肉庫,則乘系數A=1.1;

若V≥100m³，開門次數較頻繁的冷庫,如鮮肉庫,則乘系數A=1.0;

若為單個冷藏庫時，則乘系數B=1.1 最終冷庫冷風機選配按W=A*B*W0(W為冷風機負荷);

冷庫制冷機組及冷風機匹配按-10度蒸發溫度計算。

冷凍冷庫匹配的冷風機， 每立方米負荷按W0=70W/m³：

若V(冷庫容積)<30m³，開門次數較頻繁的冷庫,如鮮肉庫,則乘系數A=1.2;

若30m³≤V<100m³，開門次數較頻繁的冷庫,如鮮肉庫,則乘系數A=1.1;

若V≥100m³，開門次數較頻繁的冷庫,如鮮肉庫,則乘系數A=1.0;

若為單個冷凍庫時，則乘系數B=1.1 最終冷庫冷風機選配按W=A*B*W0(W為冷風機負荷)

當冷庫與低溫柜共用制冷機組時，機組及冷風機匹配按-35度蒸發溫度計算。當冷庫與低溫柜分開時，冷庫制冷機組及冷風機匹配按-30度蒸發溫度計算。

冷庫加工間匹配的冷風機， 每立方米負荷按W0=110w/m³計算：

若V(加工間容積)<50m³,則乘系數A=1.1;

若V≥50m³，則乘系數A=1.0 最終冷庫冷風機選配按W=A*W0(W為冷風機負荷);

當加工間與中溫柜共用制冷機組時，機組及冷風機匹配按-10度蒸發溫度計算。當加工間與中溫柜分開時，冷庫機組及冷風機匹配按0度蒸發溫度計算。

8、水冷機組制冷量估算方法：

一、溫差流量法

Q=Cp.r.Vs.∆T

Q:熱負荷（KW)

Cp:定壓比熱 （KJ/kg.℃) 如: 4.1868KJ/Kg.℃

r:比重量（Kg/m3） 如:1000Kg/m3

Vs:水流量（m3/h) 如:1.5m3/h

∆T:水溫差（℃）

∆T=T2 (出入溫度)-T1 (進水溫度)=10℃

例: Q=Cp.r.Vs.∆T

=4.1868x1000x1.5x10/3600

=17.445(kw)

二、時間溫升法

Q=Cp.r.V.∆T/H

Q:熱負荷（KW)

Cp:定壓比熱 （KJ/Kg.℃） 如:4.1868KJ/Kg.℃

r:比重量（kg/m3) 如:1000kg/m3

V:總水量（m3) 如: 0.5m3

T:水溫差（℃)

∆T=T2-T1=51℃

H:時間 (h) 如:1h

例：Q=Cp.r.V.∆T/H

=4.1868x1000x0.5x5/3600

=2.908(kw)

三、能量守恒法

Q=W入一W出

Q:熱負荷（KW)

W入:輸入功率（KW) 如:4kw

W出:輸出功率 如: 0.3kw

例：Q=W入—W出=4-0.3=3. 7(kw)

9、制冷常見的一些單位換算和經驗公式匯總：

一、溫度：

攝氏度（C）與華氏度（F）

華氏度 = 32 + 攝氏度 × 1.8

攝氏度=（華氏度-32）/1.8

開氏溫度（K）與攝氏度（C）

開氏溫度（K）=攝氏度（C）+273.15

二、壓力的換算：

Mpa、Kpa、pa、bar

1Mpa=1000Kpa；

1Kpa=1000pa；

1Mpa=10bar；

1bar=0.1Mpa=100Kpa；

1大氣壓=101.325Kpa=1bar=1公斤；

1bar=14.5psi；

1psi=6.895Kpa；

1 kg/cm2=105=10 mH2O=1 bar=0.1 MPa

1 Pa=0.1 mmH2O=0.0001 mH2O

1 mH2O=104 Pa=10 kPa

三、風速、體積的換算：

1CFM（立方英尺/分鐘）=1.699 M3/H=0.4719 l/s

1M3/H=0.5886CFM（立方英尺/分鐘）

1l/s=2.119CFM（立方英尺/分鐘）

1fpm（英尺每分鐘）=0.3048 m/min=0.00508 m/s

四、制冷量與功率：

1KW=1000 W

1KW=861Kcal/h（大卡）=0.39 P（冷量）

1W= 1 J/s（焦/秒）

1USTR（美國冷噸）=3024Kcal/h=3517W（冷量）

1BTU（英熱單位）=0.252kcal/h=1055J

1BTU/H（英熱單位/小時）=0.252kcal/h

1BTU/H（英熱單位/小時）=0.2931W（冷量）

1MTU/H（千英熱單位/小時）=0.2931KW（冷量）

1HP（電）=0.75KW（電）

1KW（電）=1.34HP（電）

1RT(冷量)=3.517KW（冷量）

1KW（冷量）=3.412MBH（103英熱單位/小時）

1P（冷量）=2200kcal/h=2.56KW

1kcal/h=1.163W

五、空調安裝粗細與制冷量：

1.5mm2是12A-20A（2650~4500W） 1P~2P

2.5mm2是20-25A（4500~5500W） 2P

4mm2是25-32A（5500~7500W） 2P~3P

6mm2是32-40A（7500~8500W） 3P~4P

六、制冷劑計算公式：

1、膨脹閥選型：冷噸＋1.25％余量

2、壓機功率：1P=0.735KW

3、制冷劑充注量：制冷量（KW）÷3.516×0.58

4、風冷機水流量 ：制冷量（KW）÷溫差÷1.163

5、水冷螺桿機冷水流量：制冷量（KW）×0.86÷溫差

6、水冷螺桿機冷卻水流量 ：（ 制冷量KW+壓機功率）×0.86÷溫差

7、總熱量QT=QS+QL

8、空氣冷卻：QT =0.24*∝*L*(h1-h2)

9、顯熱量空氣冷卻：QS=Cp*∝*L*(T1-T2)

10、潛熱量空氣冷卻：QL=600*∝*L*(W1-W2)

11、冷凍水量：L/sV1= Q1/(4.187△T1)

12、冷卻水量：L/sV2=Q2/(4.187△T2)=(3.516+KW/TR)TR，其中Q2=Q1+N=TR*3.516+KW/TR*TR=（3.516+KW/TR）*TR

13、制冷效率：EER=制冷能力（Mbtu/h）/耗電量（KW）；COP=制冷能力（KW）/耗電量（KW）

14、部分冷負荷性能：NPLV=1/(0.01/A+0.42/B+0.45/C+0.12/D)

15、滿載電流（三相）：FLA=N/√3 UCOSφ

16、新風量：Lo=nV

17、送風量：L=Qs/〔Cp*∝*(T1-T2)〕

18、風機功率：N1=L1*H1/(102*n1*n2)

19、水泵功率：N2= L2*H2*r/(102*n3*n4)

20、水管管徑：D=√4*1000L2/(π*v)

20、風管面積：F=a*b*L1/(1000u)
