一、焓濕圖的組成

以比焓h-縱坐標，以含濕量d-橫坐標，表示大氣壓力B一定時濕空氣各個參數(shù)之間的關系。包含五種線群：

1：等焓線（為使圖線不過密，兩坐標軸間夾角為135℃）

2：等溫線（干球溫度線）

3：等相對濕度線Φ

4：水蒸氣分壓力線Pd

5：熱濕比線

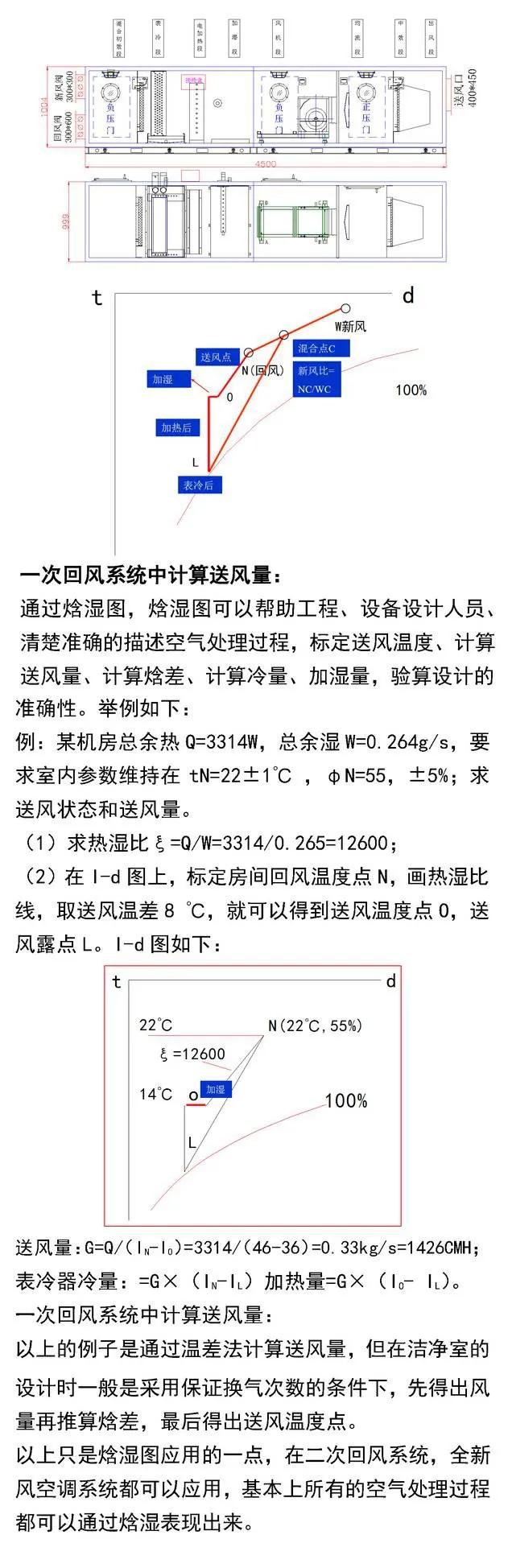

下圖為濕空氣焓濕圖（部分）的示意圖（圖片來源百度百科）。   該圖是以1kg干空氣的濕空氣為基準繪制的。不同大氣壓的焓濕圖是不同的。焓濕圖上有幾種等值參數(shù)線：等焓（h）線—與縱坐標成135°角的直線；等含濕量（d）線—平行縱坐標軸的直線；等干球溫度（t）線—近似水平的直線；等相對濕度（Ø）線—圖中的曲線；等濕球溫度線近似與等焓線平行，圖中未表示；水蒸氣分壓力（pw）與d成單值函數(shù)關系，其值表示于d的上方，等pw線平行于等d線；圖的右下方給出了熱濕比ε的方向線，熱濕比又稱角系數(shù)。
